PRODUCT取扱製品

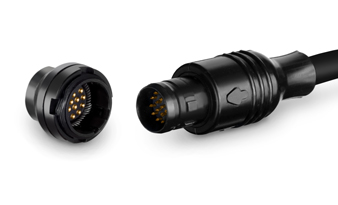

SnapTac®(防水・防塵丸型コネクタ)

  • 防水・防塵小型高密度コネクタ(SNAPTACシリーズ)

小型・軽量、かつ耐環境性に優れた性能を有すSNAPTACシリーズは、高い信頼性が求められる防衛・航空機向け搭載機器や携帯機器アプリケーションなどでの使用に適しています。耐久性、電気的特性に優れた性能を有するHyper Spring Loaded Contactを内蔵。嵌合時、非嵌合時、いずれもIP67防水特性を有しています。

カタログ

SNAPTACシリーズ(日本語版)

SNAPTACシリーズ(英語版)

特徴

  • 特徴

    01

    小型・軽量、かつ耐環境性に優れた性能を有しており厳しい環境において、高い信頼性が求められる防衛・航空機向け搭載機器や携帯機器アプリケーションなどでの使用に

  • 特徴

    02

    嵌合時、非嵌合時、いずれもIP67防水特性を有す

  • 特徴

    03

    耐久性、電気的特性に優れた性能を有するHyper Spring Loaded Contactを内蔵

  • 特徴

    04

    丸型(7、13、19芯)および角型(12,21、31芯)のレイアウト

主な用途

  • 民間・軍事分野における高い信頼性が要求されるインターコネクタアプリケーション用コネクタとして採用。
  • Tactical Computers, Field Radios, Dismounted Soldiers, Weapon Interconnect, Helmet Breakaway System, Missiles, Battery Chargers, Commercial Airframe Sensors, Autosport Diagnostics

CONTENTS(英語版)

  • SnapTac Miniature Connectors …02
  • Applicable documents …04
  • Circular Connector Technical Characteristics …05
    • Ordering Information …07
    • Available Coding Keys …08
    • Pin Arrangement – View Mating Side …09
    • Plug – Solder Cup Termination …10
    • Plug – Solder Cup Termination with Overmoulding and Cabling …10
    • Plug – Solder Cup Termination with 90° Overmoulding and Cabling …10
    • Receptacle – Straight Through Termination …11
    • Receptacle – Solder Cup Termination …11
    • Panel Cut-out …11
    • Extender – Solder Cup Termination …12
    • Extender with Overmoulding and Cabling …12
    • Receptacle – Front Panel Mounting with Solder Cup Termination …13
    • Panel Cut-out …13
    • Other Available options …14
    • Accessories – Dust Cap …16
    • Cable Preparation …18
  • Rectangular Connector Technical Characteristics …19
    • Ordering Information …21
    • Plug – Solder Cup Termination …22
    • Plug with Overmoulding and Cabling …22
    • Receptacle – Solder Cup Termination …23
    • Receptacle – Straight Through Termination …23
    • Panel Cut-out …23
    • Available Coding Keys for 12 and 21 ways …24
    • Accessories – Flange – Dust Cap …25
    • 30 Ways Plug – Solder Cup Termination …26
    • 30 Ways Plug with Overmoulding and Cabl …26
    • 30 Ways Receptacle – Solder Cup Termination …27
    • 30 Ways Receptacle – Straight Through Termination …27
    • 30 Ways Plug – Front Panel Mount …28
