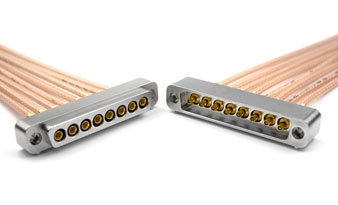

MDCX・MDHCシリーズ（小型同軸多極角形コネクタ）

SABRITEC社の同軸多極角型コネクタ（MDCX、MDHCシリーズ）は最大40GHzに対応した高周波同軸コンタクトを複数組み込むことが出来るコネクタです。

メタルシェルはマイクロ-Dスタイルを採用し、さらに同軸コンタクトを高密度に配置することにより、同社のSCXシリーズに比べ、約30％の小型化が図られています。

お客様のニーズ対応するため、基板実装用、フローティング機構、ブラインドメイト機構など様々なバリエーションを取り揃えている製品です。

カタログ

特徴

• 特徴

  01

  機械的仕様

  温度範囲：-65〜+165℃
  耐腐食：MIL-STD-202 Method 101, Test Condition B
  衝撃：MIL-STD-202 Method 213, Test Condition B
  振動：MIL-STD-202 Method 204, Test Condition B
  熱衝撃：MIL-STD-202 Method 107, Test Condition B
  嵌合回数：最少1,000回、（信号コンタクト：最大500回）
  嵌合抜去力：最少1 lb

• 特徴

  02

   電気的仕様

  耐電圧：500VDC @sea level（湿度70%）
  絶縁抵抗：5000MΩmin @ 200 VDC
  電流容量：5Amps max（0.030 Signal Pins）
  2Amps max（0.015 Signal Contacts）
  特性インピーダンス：50 Ohm
  RF HI Potential耐電圧：125 VRMS @ 5 MHz
  コロナレベル（70,000 ft）：125 VAC
  透磁率：2.0 max
  周波数帯域：MDHC: DC-40 GHz、MDCX: DC-10 GHz
  VSWR 1.5:1 (typ)Mated Pair up to 40 GHz (MDHC)
              1.3:1 (typ) Mated Pair up to 30 GHz (MDHC)
              1.25:1 (typ) Mated Pair up to 10 GHz (MDCX)

• 特徴

  03

  材質・仕上

  コンタクト：Brass per ASTM-B16, alloy UNS C36000
  BeCu per ASTM-B196 alloy UNS C17200, C17300
   Gold Plate per MIL-DTL-45204, Type II, Class 1
  絶縁体：PTFE per ASTM D-1710
  シェル：アルミニウム合金 ASTM-B211/221, 6061-T6
  電解ニッケルメッキ SAE-AMS-C-26074

• 特徴

  04

  RoHS対応品
